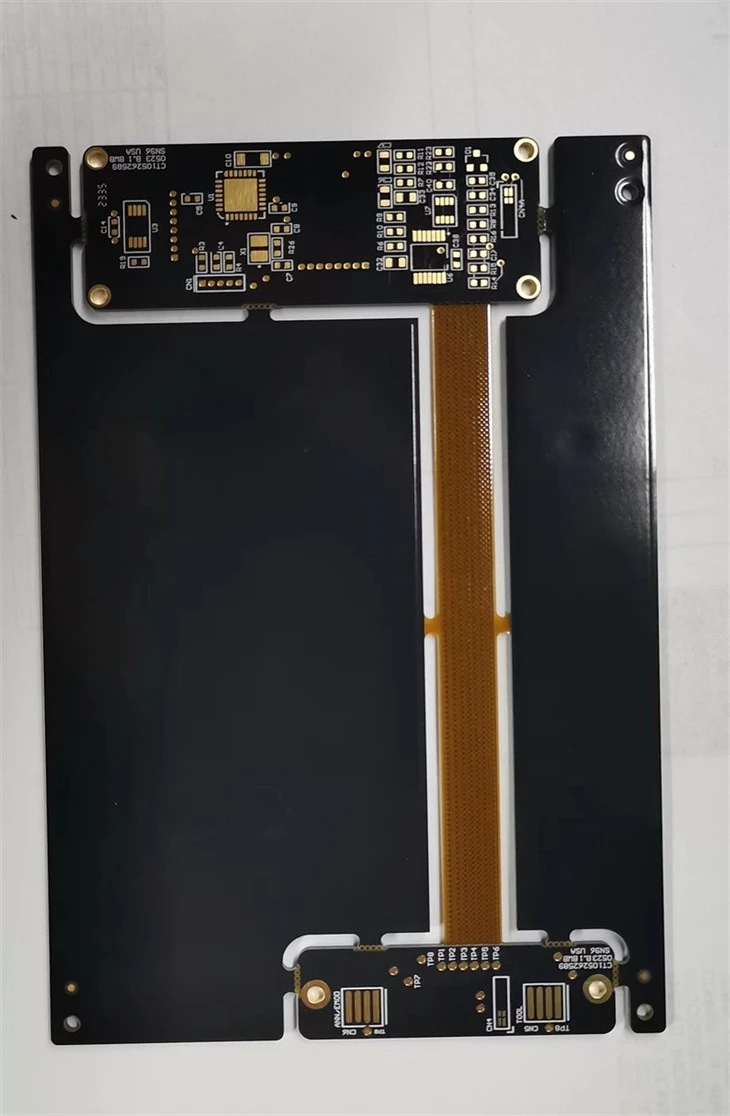

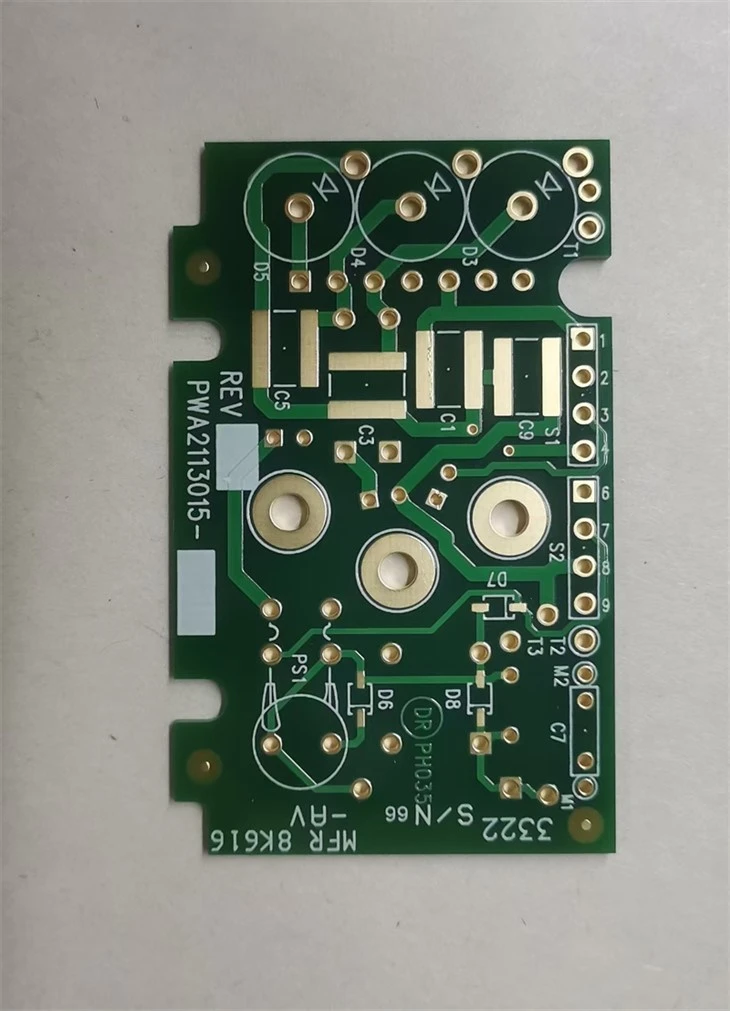

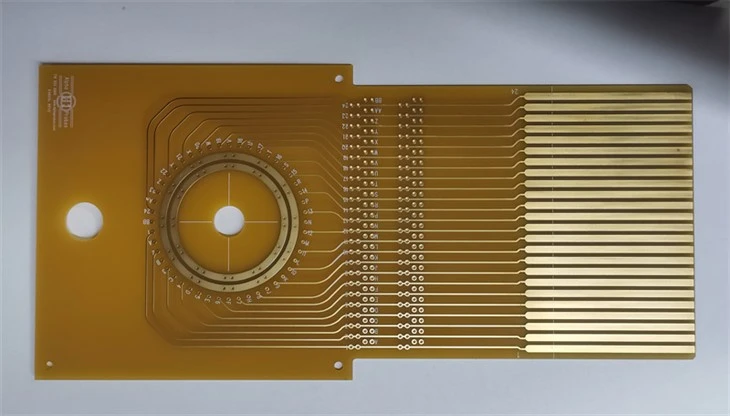

High - Tanperati Polyimide PCB

Segondè - Tanperati Polyimide PCB se yon tablo espesyalize sikwi enprime lè l sèvi avèk polyimide (PI) kòm materyèl la substra. Kapasite defini li se kenbe estabilite elektrik ak mekanik anba tanperati ekstrèm (tipikman - 269 degre nan +260 degre operasyon kontinyèl, ak kout - tèm tolerans depase 400 degre). Atribi kle yo enkli rezistans chimik eksepsyonèl, gwo fòs dielèktrik, koyefisyan ki ba nan ekspansyon tèmik (CTE), ak fleksibilite siperyè. PCB sa yo kritik pou segondè - fyab, tèmik - chòk - aplikasyon pou rezistan tankou avyon, elektwonik militè, kontwòl motè otomobil, gwo-tanperati detèktè, ak enplantasyon medikal.

Voye rechèch

Karakteristik pwodwi yo

Polyimide PCBs dériver kapasite yo soti nan imide bag estrikti molekilè (- ko - n - ko -), pèmèt:

Ekstrèm estabilite tèmik

Operating Range **: - 269 degre ~ +260 degre (kontinyèl), 400 degre kout - tèm (egzanp, Aerospace re-antre)
Decomposition Temp.: >500 degre (vs FR-4 a ~ 300 degre), pa gen okenn outgassing toksik

Ultra - Low CTE

Operating Range: - 269 degre ~ +260 degre (kontinyèl), 400 degre kout - tèm (egzanp, Aerospace re-antre)
Decomposition Temp.: >500 degre (vs FR-4 a ~ 300 degre), pa gen okenn outgassing toksik

Fleksibilite intrinsèques & rezistans fatig

Dynamic flex cycles >1 milyon (Bend reyon<0.5mm)
Tensile strength >230 MPa (FR - 4: 120 MPa), ideyal pou desen rijid-flex

Rezistans chimik/anviwònman

Reziste asid, alkalis, konbistib, solvants (egzanp, idwolik avyon)
Absòpsyon imidite<0.8%, insulation resistance >10¹² ω nan imidite

Pèfòmans elektrik ak sekirite

DK 3.4@1ghz (FR-4: 4.5), pèt siyal ki ba nan frekans segondè
UL 94 V-0 flame rating, oxygen index >40 (FR-4: ~ 30)

Pwodwi aplikasyon jaden

Polyimide PCBs Excel nan ekstrèm - aplikasyon anviwònman nan depaman estabilite tèmik ak disponiblite:

Aerospace & Espas Elektwonik

- Sistèm kontwòl motè wòkèt, charj satelit
- modil jesyon tèmik (dirab -269 degre nan +250 degre)

Otomobil segondè - Sistèm temp

- Internal combustion engine ECUs (>200 degre tou pre blòk motè)
- EV sistèm jesyon batri (segondè - izolasyon vòltaj)

Aparèy medikal implantable/ esterilizabl

- sikwi pacemaker, enplantasyon neral (biocompatibility)
- kontwolè andoskop (siviv repete 135 degre otoklavaj)

Anviwònman endistriyèl ekstrèm

- Substrats Capteur Rafineri lwil (260 degre + ekspoze chimik)
- sikwi siveyans nikleyè (rezistans radyasyon)

Sistèm Militè ak defans

- Misil Konsèy elektwonik (tèmik chòk/prèv Vibration)
- Ponpye machin blende - kontwòl òdinatè (pousyè/lwil oliv/chalè rezistan)

Segondè - Frekans/ Flex ibrid Elektwonik

- 5 G mmwave antèn substrats (ba DK/df + estabilite dimansyon)
- aparèy pliyan rijid - Flex Boards (100k+ Bend Cycles)
