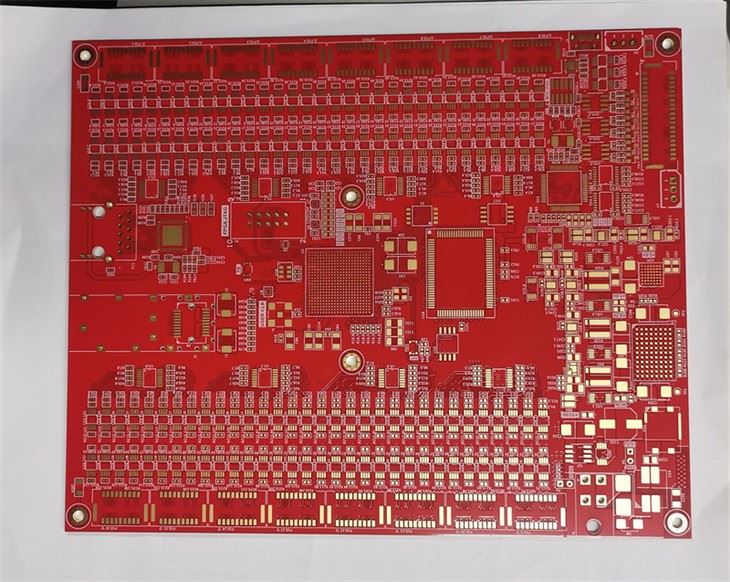

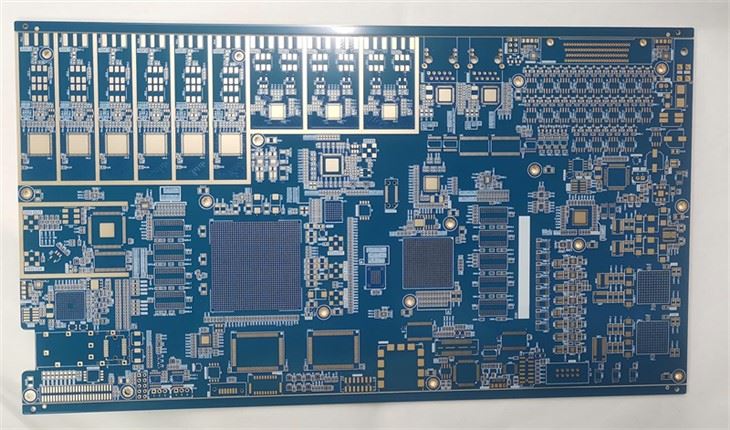

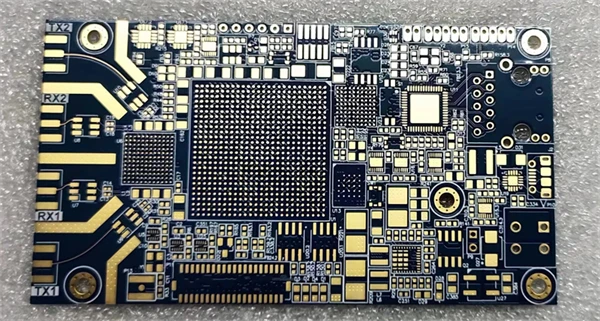

PCB transmisyon gwo -vitès

Gwo -PCB vitès refere a ankadreman sikwi enprime ki fèt pou transmèt gwo-vitès siyal dijital (tipikman pi gwo pase oswa egal a 1GHz) oswa gwo -siyal analòg frekans (pi gran pase oswa egal a 100MHz), gwo {-PCBs vitès vitès pa balanse tan, metrize frekans pwopagasyon domèn elektwomayetik pwopagasyon. distribisyon nanosecond ak marges bri mikrovolt. Avèk konsepsyon konsantre sou:
1. Enpedans kontwòl: Diferans enpedans tolerans mwens pase oswa egal a ± 7% (eg . 90Ω±6Ω pou USB4);
2. Ba -Materyèl Pèt: Konstan Dielectric Dk Mwens pase oswa egal a 3.5 / tanjant pèt Df Mwens pase oswa egal a 0.005 (egzanp Rogers RO4350B);
3. 3D Optimizasyon entèkonekte: Retounen-vias komanse fouye (souch mwens pase oswa egal a λ/10), faz-matche microstrip/stripline;
4. Sipresyon bri pouvwa *: PDN sib enpedans mwens pase oswa egal a 1mΩ (@100kHz-1GHz).

Voye rechèch

Karakteristik pwodwi

Gwo -PCB vitès òkestre jaden elektwomayetik ak bitstream atravè kontwòl estrikti sub-milimèt, reyalize efikasite pikojoule/bit ak presizyon nanosgond atravè tan-frekans- domèn pouvwa.
1. Nanosecond-Echèl Entegrite Siyal
Tolerans enpedans mwens pase oswa egal a ± 5% (eg . 100 Ω pè diferans @ 95-105Ω), skew<5ps/cm

2. Ultra-Transmisyon pèt ki ba
Plastifye ki ba-pèt (Df mwens pase oswa egal a 0.003, pa egzanp Rogers RO4835), pèt<0.6dB/inch @10GHz

3. 3D Elektwomayetik Kontwòl
Retounen-kòmanse fouye atravè souch Mwens pase oswa egal a 0.2mm, matche faz mikrostrip/stripline Mwens pase oswa egal a 1 degre

4. Ultra-Livrezon pouvwa trankil
Enpedans PDN Mwens pase oswa egal a 0.5mΩ (@1MHz), SSN suppression nan ±2%

5. Jesyon distribisyon presizyon
Longè matche ± 5mil (0.127mm), entra-pè skew Mwens pase oswa egal a 0.15UI

Jaden aplikasyon pwodwi

Sistèm kominikasyon

Enfrastrikti 5G: estasyon baz mmWave / antèn MIMO masiv
(Kominikasyon optik: 400G + transceivers / sistèm transmisyon aderan)

Sant Done yo

Gwoup enfòmatik AI: akseleratè GPU / backplanes NVLink
Chanjman gwo -vitès: 112G PAM4 switch/SmartNICs

Machin entelijan

Kondwi otonòm: Kontwolè LiDAR/ Multi-sistèm fizyon Capteur
V2X: Inite kontwòl telematik / pòtay Ethernet otomobil

Enfòmatik pèfòmans segondè

Supercomputing: Exascale entèkoneksyon/Likid-plak mèr ki refwadi
Computing kwantik: Entèfas kontwòl kriyojenik / dèlko batman mikwo ond

Aerospace ak defans

Satcom: Panno rada etalaj etap/Ka-transceiver yo
Avionik: Òdinatè kontwòl vòl / processeur siyal rada
